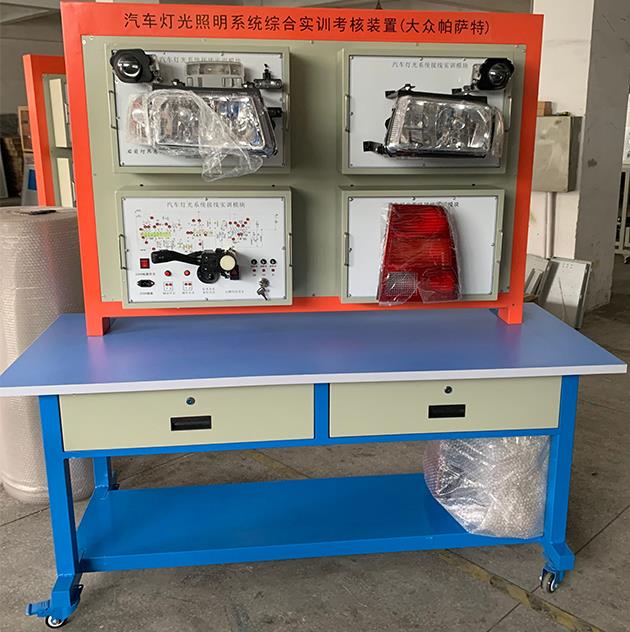

SBC-DGXT汽車燈光照明系統綜合實訓考核裝置(大眾帕薩特)
一、產品簡介
汽車燈光照明系統綜合實訓考核裝置本產品選裝搭配汽車各類型單元模塊板，展示汽車各類型單元模塊系統的結構與原理；設置有電源系統，各單元模塊板可靈活拆卸與安裝，適用各類型單元模塊板實訓與考核。
汽車燈光照明系統綜合實訓考核裝置采用全新原廠大眾新帕薩特汽車上燈光照明系統，包括有前組合燈、霧燈、后組合燈、內頂燈、牌照燈及燈光開關等汽車燈光照明系統。汽車燈光照明系統的部件均采用獨立的模塊化結構，更換方便，能根據需要擴展功能或開發新的實訓項目，并與電路圖符號相對應，需通過專用導線連接而構成汽車燈光照明系統，訓練學生接線能力。利用儀表可方便的在面板的連接插孔或檢測插孔上讀取檢測信號。且本裝置可設置典型的燈光照明系統故障，完成對學生的技能考核，也可用于職業技能培訓和鑒定。
控制屏采用鐵質雙層亞光密紋噴塑結構，采用通用尺寸掛放多層掛件，實訓桌采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，掛件采用模塊化的設計思想，掛箱高度尺寸統一，面板采用鋁面板，上面的文字和圖片采用UV噴繪工藝制作，保證十年內不掉色。
設備配套完整的實訓相關配件，并提供詳細的使用說明書和實訓指導書。
二、功能特點
1.設備實現各類型單元模塊搭接，展示汽車各類型單元模塊的組成結構及原理。
2.各單元模塊板可靈活拆卸與安裝，可搭接成全車電器系統、也可安裝獨立的單元模塊板。
3..各單元模塊板框沖壓成形，框架與模塊板可分離，采用烤漆工藝。
4.每個模塊上有接線檢測端子和電路原理圖，學生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力；
5.獨立模塊化：根據實訓內容需要，靈活調換各種實訓模塊，實現快速方便，一臺多用的效果；
6.每個模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；
7.系統元器件插接好線后，真實可運行的汽車電器各系統，充分展示汽車電器各系統的組成結構與工作原理。
8.操縱各開關，可真實演示汽車電器各系統的工作過程。
三、外形與顏色
設備外形：1740×650×1600mm(長×寬×高)
設備顏色：紅/藍/白
制造工藝
1.實訓模塊板
選配裝各類型單元模塊板，可靈活拆卸與安裝。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼木性結構焊接
3.2內置方管：50*50*2.0mm
3.3表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：100mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
