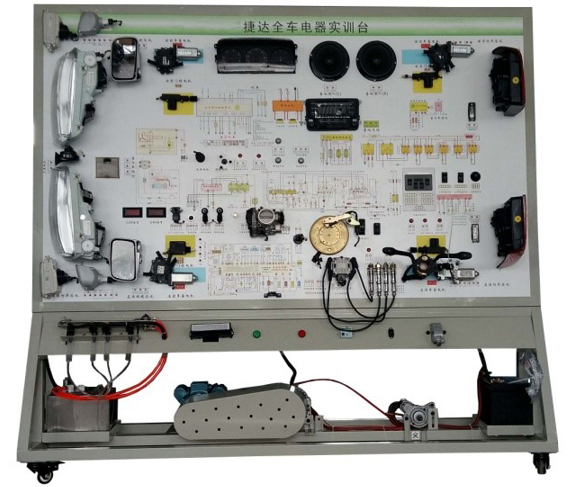

SBC-ZM汽車照明、信號、儀表、雨刮系統實訓臺
一、產品簡介
汽車照明、信號、儀表、雨刮系統實訓設備采用全新大眾捷達汽車照明、信號、儀表、雨刮系統實物為基礎，充分展示汽車照明、信號、儀表、雨刮系統的組成結構和工作過程。
適用于學校對汽車照明、信號、儀表、雨刮系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車照明、信號、儀表、雨刮系統，充分展示汽車照明、信號、儀表、雨刮系統的組成結構。
2.操縱各種電器開關、按鈕，真實演示汽車照明、信號、儀表、雨刮系統的工作過程。
3.實訓臺面板上每個電器元件線路終端裝有接線插頭，參考配套的電路圖或維修資料，與中間線束連接，可鍛煉學員識圖和終端接線的能力。
4.實訓臺面板上安裝有檢測端子，可直接在UV平板噴繪面板上檢測汽車車身電器系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.面板部分采用1.5mm冷板沖壓成形結構，實訓臺底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6.底座上配有30cm左右的桌面，方便放置資料、檢測儀器等。
三、技術規格
外形尺寸：1740×650×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電 壓：AC 220V/380V
功 率：2.2KW
轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四．基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
實訓臺面板 |
裝有各種檢測端子以及電路終端接線端子 |
套 |
1 |
|
2 |
發動機控制電腦(ECU) |
|
套 |
1 |
|
3 |
點火開關 |
|
個 |
1 |
|
4 |
組合儀表 |
|
套 |
1 |
|
5 |
組合開關 |
|
套 |
1 |
|
6 |
左右前大燈總成 |
|
套 |
1 |
|
7 |
左右前霧燈 |
|
套 |
1 |
|
8 |
左右轉向燈 |
|
套 |
1 |
|
9 |
左右轉向邊燈 |
|
套 |
1 |
|
10 |
左右組合尾燈 |
|
套 |
1 |
|
11 |
牌照燈 |
|
套 |
1 |
|
12 |
閱讀燈 |
|
套 |
1 |
|
13 |
大燈開關 |
|
套 |
1 |
|
14 |
霧燈開關 |
|
套 |
1 |
|
15 |
剎車燈開關 |
|
套 |
1 |
|
16 |
倒車燈開關 |
|
套 |
1 |
|
17 |
危險燈開關 |
|
套 |
1 |
|
18 |
門控?zé)糸_(kāi)關 |
|
套 |
1 |
|
19 |
冷卻液位傳感器 |
|
個 |
1 |
|
20 |
線束 |
|
套 |
1 |
|
21 |
閃光繼電器 |
|
個 |
1 |
|
22 |
冷卻液位報警繼電器 |
|
個 |
1 |
|
23 |
雨刮總成 |
|
套 |
1 |
|
24 |
雨刮繼電器 |
|
個 |
1 |
|
25 |
噴水電機 |
|
套 |
1 |
|
26 |
噴水壺 |
|
套 |
1 |
|
27 |
喇叭 |
|
個 |
2 |
|
28 |
X觸點繼電器 |
|
個 |
1 |
|
29 |
霧燈繼電器 |
|
個 |
1 |
|
31 |
手剎操作桿 |
|
套 |
1 |
|
32 |
中央繼電器盒 |
|
套 |
1 |
|
33 |
儀表信號模擬裝置 |
|
套 |
1 |
|
34 |
車速表模擬裝置 |
|
套 |
1 |
|
35 |
轉速表模擬裝置 |
|
套 |
1 |
|
36 |
電源盒 |
|
只 |
1 |
|
37 |
移動臺架(帶自鎖腳輪) |
1740×650×1700mm(長×寬×高) |
臺 |
1 |
|
38 |
故障模擬與排除裝置 |
|
套 |
1 |
|
