SB-8086KB微機原理實驗室設備
微機原理實驗室設備、微機原理實訓設備、電工電子實驗教學設備，面向院校工科專業開設微機原理、單片機原理等實驗教學。通過本實驗室的教學，使學生熟悉8位、16位單片微型計算機軟硬件系統基本組成和基本工作原理，掌握CPU及其接口系列芯片的性能和軟硬件設計的基本流程和方法，能夠依據項目要求使用C語言完成相應功能的編程和硬件測試等，培養學生基于單片機技術等方面的基本開發能力，為學生使用相關技術解決電子系統和自動化系統中的復雜工程問題等打下基礎。
一、系統簡介
8086KB微機原理與接口實驗箱，微機原理實驗箱本系統是《微機控制技術》、《十六位微機原理與接口》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《SB-8086系列微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學�？梢詮男枰霭l(fā)，選配擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。
二、系統組成：
·硬件：
（1）微機系統擴展： CPU（8088），系統控制芯片（1032），64K監控程序存儲器，64K用戶程序和數據存儲器（61256x2），64K實驗程序存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），8位開關邏輯電平輸入/ 輸出電路，單脈沖發生器，8MH時鐘分頻，16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，打印口，用戶串行接口。
（3）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（4）控制對象：喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司擴展模塊。
·軟件：
系統配置Win2000/xp等操作平臺的微機仿真調試軟件，支持匯編、C語言編譯、調試。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
（1）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。
（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（3）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過實驗系統調試用戶板。
（4）必備的測量儀器：配有雙通道虛擬示波器測量卡。
四、實驗項目
軟件實驗：
（1）二進制多位加法實驗
（2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼
（4）十進制數的BCD碼相減運算
（5）內存清零實驗
（6）數碼顯示實驗
（7）求最大數和最小數
（8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗 ：
（1）A/D轉換實驗
（2）D/A轉換實驗（一）
（3）D/A轉換實驗（二）
（4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）
（6）定時器/計數器實驗
（7）8259單級中斷控制器實驗
（8）串行口發送實驗（雙機通訊）
（9）串行口接收實驗（雙機通訊）
（10）小直流電機調速實驗；
（11）步進電機控制
（12）繼電器控制
（13）存貯器讀寫實驗
（14）電子琴實驗
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊
（17）16*16 LED點陣顯示實驗
（18）128*64 LCD液晶顯示實驗
（19）8237 DMA傳送實驗
（20）8250可編程異步通訊接口實驗
（21）8279 鍵盤顯示實驗
（22）溫度測量實驗
（23）壓力測量實驗
擴展卡實驗（選配）☆
（1）POD2擴展卡主持以下實驗：LM331 V/F、F/V實驗
·138譯碼
（2）POD4擴展卡主持以下實驗：
·ISD1420 語音錄放
（3）POD5擴展卡：
·40芯鎖緊大孔引出，擴展主板以外接口芯片用。
說明：實驗項目打“☆”號為選配實驗。

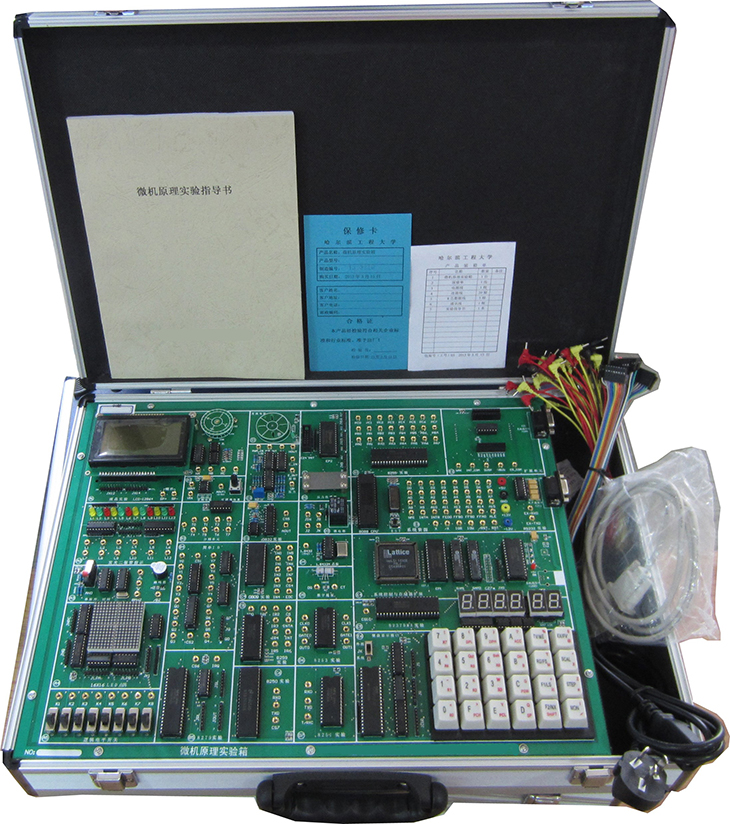

微機原理實驗箱配置清單
|
序號 |
名稱 |
型號 |
數量 |
類型 |
|
1 |
微機原理與接口實驗箱 |
SB-8086KB |
1臺 |
必配 |
|
2 |
保修單 |
|
1張 |
必配 |
|
3 |
電源線 |
|
1根 |
必配 |
|
4 |
連接線 |
|
25根 |
必配 |
|
5 |
8芯數據線 |
|
5根 |
必配 |
|
6 |
通訊線（串口、USB） |
|
2根 |
必配 |
