"追求技術進步、服務科教興國、支持教育事業"

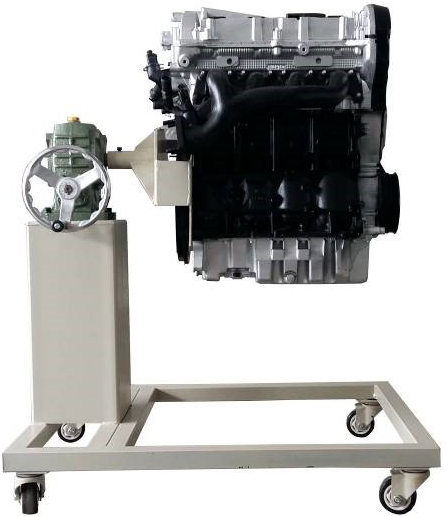

拆裝用電控汽油發動機附翻轉臺架
一、功能簡介
1.采用翻新大眾帕薩特B5-1.8T 電控汽油發動機總成(易于拆裝)，組裝在專用發動機拆裝翻轉架上。
2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。
4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。
二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 電控汽油發動機總成 | 套 | 1 | |
2 | 拆裝翻轉架(帶自鎖腳輪裝置，帶立柱鋼管200*200*5mm) | 950×680×850mm(長×寬×高) | 臺 | 1 |
3 | 大面積接油盆 | 660×590×35mm(長×寬×深) | 個 | 1 |
4 | 減速機構（帶搖手盤等附件） | 套 | 1 |
