拆裝用雙離合器自動變速器工作臺
一、產品簡介
設備滿足 "汽車自動變速器拆裝與檢測"項目拆裝要求，可對自動變速器進行拆卸與裝配技能的實訓考核。
二、功能特點
1.材 質：
該設備整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面經噴涂工藝處理，臺面采用304不銹鋼制作。
2.結 構：

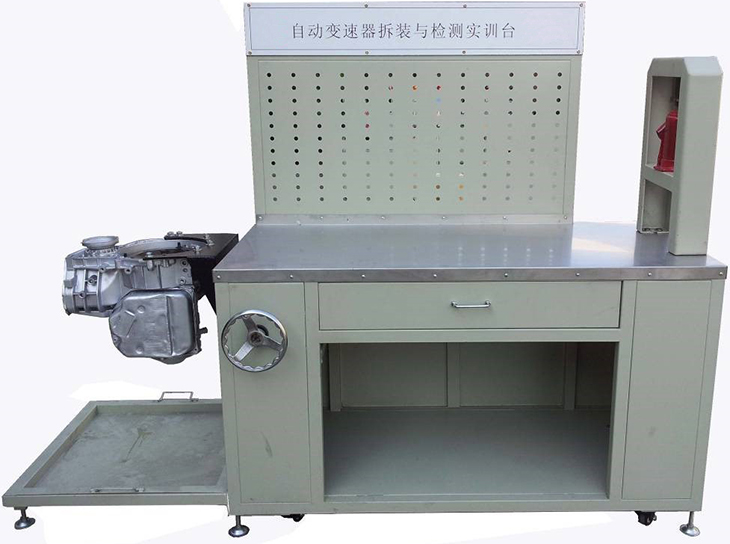

該設備主要由實訓臺、網孔板、2T手動壓床與隱藏式減速翻轉機構組成。
網孔板安裝在實訓臺正前方，配備有專用掛鉤，配專用工具，便于掛置自動變速箱元器件與專用工具使用；實訓臺右側安裝有2T手動壓床，用于變速箱軸承拆裝作業(yè)；實訓臺正面上部設有抽屜，用于放置專用測量工具，下部為元器件存放柜；實訓臺左側設有隱藏式減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配；設置有活動式接油盤。
3.該設備配備大眾OAM 雙離合器自動變速器總成(帶電子閥線束，易于拆裝)，并裝在專用隱藏式減速翻轉翻轉架上。
4.實訓臺底部帶有自鎖腳輪與固定調節(jié)螺栓，可方便移動與固定。
三、基本配置(每臺)
|
序號 |
品目名稱 |
技術參數 |
單位 |
數量 |
|
1 |
實訓臺(帶自鎖腳輪與固定調節(jié)螺栓) |
1400×750×800mm漆面采用噴涂技術（配兩個抽屜） |
臺 |
1 |
|
2 |
網孔板，掛鉤20個 |
1400×40×800mm(，配備有專用掛鉤5種規(guī)格，每種4個 |
套 |
1 |
|
3 |
壓床 |
2T（裝在臺架上）帶搖桿 |
臺 |
1 |
|
4 |
自動變速器總成 |
大眾OAM 雙離合器，帶電子閥線束，帶傳感器兩個，檔位開關一個 |
套 |
1 |
|
5 |
接油盆 |
750×550×35mm(長×寬×深) |
個 |
1 |
|
6 |
配桌面螺絲盤一個 |
不銹鋼制作 |
個 |
1 |
