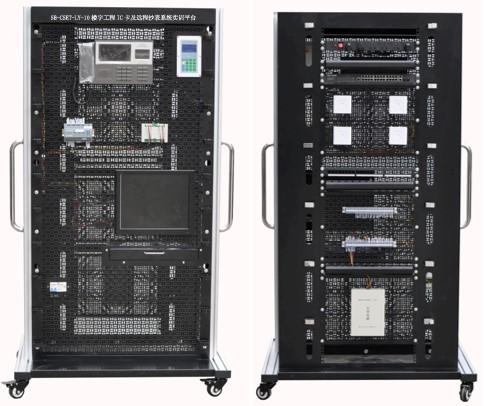

SB-CSET-LY-10樓宇工程IC卡及遠程抄表系統實訓平臺
1、設備概述
樓宇工程IC卡及遠程抄表系統實訓
裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L和良好的職業素養。
2、技術指標
(1)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3)整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、主要配置
|
序號 |
器材名稱 |
數量 |
單位 |
備注 |
|
1 |
立式實訓平臺 |
1 |
臺 |
|
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
|
4 |
線纜管理架 |
12 |
個 |
|
|
5 |
電源管理模塊 |
1 |
臺 |
|
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
|
7 |
IC 卡電表 |
1 |
臺 |
|
|
8 |
IC 卡冷水表 |
1 |
臺 |
|
|
9 |
IC 卡燃氣表 |
1 |
臺 |
|
|
10 |
IC 卡讀卡器 |
1 |
臺 |
|
|
11 |
IC 卡 |
10 |
張 |
|
|
12 |
脈沖燃氣表 |
2 |
套 |
|
|
13 |
脈沖水表 |
1 |
臺 |
|
|
14 |
脈沖電表 |
1 |
臺 |
|
|
15 |
采集器 |
2 |
臺 |
|
|
16 |
集中器 |
1 |
臺 |
|
|
17 |
網絡控制器 |
1 |
臺 |
|
|
18 |
模擬電消費系統 |
1 |
套 |
|
|
19 |
模擬水消費系統 |
1 |
套 |
|
|
20 |
模擬氣消費系統 |
1 |
套 |
|
|
21 |
管路套件 |
1 |
套 |
|
|
22 |
管理計算機 |
1 |
臺 |
|
|
23 |
遠程抄表系統軟件 |
1 |
套 |
|
|
24 |
IC 卡預付費系統軟件 |
1 |
套 |
|
|
25 |
發卡箱 |
1 |
個 |
|
|
26 |
6位PDU電源 |
1 |
個 |
|
|
27 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
|
|
28 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
|
29 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
|
30 |
單口86型信息面板 |
4 |
個 |
|
|
31 |
86型底盒 |
4 |
個 |
|
|
32 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
|
33 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
|
34 |
專用橋架 |
1 |
套 |
|
|
35 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
4、實訓項目
1.IC卡及遠程抄表系統硬件的認識
2.IC卡三表收費系統做卡及軟件基本操作
3.IC卡三表收費系統表具及軟件高級操作
4.IC卡三表收費系統系統設置操作
5.IC卡三表收費系統營業業務操作
6.IC卡三表收費系統功能卡管理操作
7.IC卡三表收費系統查詢統計操作
8.IC卡三表收費系統數據庫操作
9.遠程抄表系統基本功能的認識
10.遠程抄表系統計量表管理操作
11.遠程抄表系統費用管理操作
12.遠程抄表系統系統管理操作
13.系統的設計與連接
14.故障的設置與排除
15.系統的結構與安裝
|
