鏜床電氣技能實訓考核裝置

SBWS-T68鏜床電氣技能實訓考核裝置

鏜床電氣技能實訓考核裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。

一、實驗裝置的基本配置

1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）

2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。

3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。

4、三相異步電動機：實驗臺裝有2臺三相鼠籠式異步式電動機，分別用作雙速電動機、快速移動電動機等。

5、無線智能考核系統:教師用智能考核系統設置故障點的工作情況，學生用萬用表等工具判斷出故障的位置，然后輸入相應的故障點號，按確定鍵故障點提交，故障自動排除，考核結束。

考核器采用優質PVC模具一次成型，表面貼彩色PVC面板。考核器左側連接考核模塊及進項電源。外形規格263X183X96mm。

·考核鍵采用數字化觸摸式按鍵，手感清晰、反應敏捷。

·人機界面采用藍光3.2液晶顯示屏，操作簡單明了，具有很好的互交性。

·數據傳輸采用高質量無線網絡模塊，保證數據傳輸的距離和精確度。

·電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。

·可設置最多達60個故障點（擴容后）。

·故障編號可以隨意更改。

·每個故障點都可以設置為開路或短路故障。

·設置的參數在斷電后不會丟失。

·輸出繼電器的觸頭容量達5A/AC250V，既可以用于強電，又可以用于弱電。

·采用獨立開關電源供電，輸入電壓范圍寬，體積小、重量輕、效率高。

考核系統功能說明：

1、具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能；

2、可選擇指定故障考核方式或隨機故障考核方式；

3、隨機故障考核方式下系統具有自動出題功能、使每次的故障都不相同；

4、隨機故障考核方式可設置故障范圍及故障數量；

5、自動保存80位考生的考號、分數、誤排次數、剩余故障、剩余時間等；

6、掉電后不會丟失設置的故障及考核結果。

6、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。

二、實驗項目及主要內容：

1、學生熟悉常用低壓電器的結構和原理

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。

3、提高學生的動手能力的技能操作水平。

4、通過對機床故障排除，完成機床常見故障的排除

5、可以設置故障點做為維修電工的技能考核臺

三、技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-100-+400C。

4、整機功耗：＜2KW

故障現象：

G1	機床不能啟動	主軸電動機、快速移動電動機都無法啟動。
G2	主軸正轉不能啟動	按下正轉啟動按鈕無任何反應。
G3	主軸正轉不能啟動	按下正轉啟動按鈕無任何反應。
G4	機床不能啟動	主軸電動機、快速移動電動機都無法啟動。
G5	主軸反轉不能啟動	按下反轉啟動按鈕無任何反應。
G6	主軸反轉不能啟動	按下反轉啟動按鈕無任何反應。
G7	主軸正轉不能啟動	正轉啟動，KA1吸合，其它無動作；反轉啟動，KA2吸合，其它無動作
G8	反轉啟動只能點動	正轉啟動正常，按下SB3反轉啟動時只能點動。
G9	主軸不能啟動	正轉啟動，KA1吸合，其它無動作；反轉啟動，KA2吸合，其它無動作
G10	主軸無高速	選擇高速時，KT、KM5無動作。
G11	主軸、快速移動電動機不能啟動	正轉啟動，KA1、KM3吸合，其它無動作；反轉啟動，KA2、KM3吸合，其它無動作；按下SQ8、SQ9無任何反應。
G12	停止無制動
G13	停止無制動
G14	主軸電機不能正轉	反轉正常。
G15	主軸只能電動控制	正、反不能啟動，只能電動控制。
G16	主軸電機不能反轉	正轉正常。
G17	主軸、快速電機不能啟動	KM4、KM5不能吸合；按SQ8、SQ9無反應。
G18	主軸正轉只能點動	KM4（低速）、KM5（高速）不能保持。
G19	主軸無高速	KT動作，KM4不會釋放，KM5不能吸合。
G20	主軸反轉只能點動	KM4（低速）、KM5（高速）不能保持。
G21	主軸無高速	KT動作，KM4釋放，KM5不能吸合。
G22	不能快速移動	主軸正常。
G23	快速電機不能正轉
G24	快速電機不能反轉
G25	快速電機不轉	KM6、KM7能吸合，但電機不轉。

G1機床不能啟動主軸電動機、快速移動電動機都無法啟動。

G2主軸正轉不能啟動按下正轉啟動按鈕無任何反應。

G3主軸正轉不能啟動按下正轉啟動按鈕無任何反應。

G4機床不能啟動主軸電動機、快速移動電動機都無法啟動。

G5主軸反轉不能啟動按下反轉啟動按鈕無任何反應。

G6主軸反轉不能啟動按下反轉啟動按鈕無任何反應。

G7主軸正轉不能啟動正轉啟動，KA1吸合，其它無動作；

反轉啟動，KA2吸合，其它無動作

G8反轉啟動只能點動正轉啟動正常，按下SB3反轉啟動時只能點動。

G9主軸不能啟動正轉啟動，KA1吸合，其它無動作；

反轉啟動，KA2吸合，其它無動作

G10主軸無高速選擇高速時，KT、KM5無動作。

G11主軸、快速移動電動機不能啟動正轉啟動，KA1、KM3吸合，其它無動作；

反轉啟動，KA2、KM3吸合，其它無動作；

按下SQ8、SQ9無任何反應。

G12停止無制動

G13停止無制動

G14主軸電機不能正轉反轉正常。

G15主軸只能電動控制正、反不能啟動，只能電動控制。

G16主軸電機不能反轉正轉正常。

G17主軸、快速電機不能啟動KM4、KM5不能吸合；

按SQ8、SQ9無反應。

G18主軸正轉只能點動KM4（低速）、KM5（高速）不能保持。

G19主軸無高速KT動作，KM4不會釋放，KM5不能吸合。

G20主軸反轉只能點動KM4（低速）、KM5（高速）不能保持。

G21主軸無高速KT動作KM4釋放，KM5不能吸合。

G22不能快速移動主軸正常。

G23快速電機不能正轉

G24快速電機不能反轉

G25快速電機不轉KM6、KM7能吸合，但電機不轉。

SB-T68鏜床電路智能實訓考核臺

一、概述

T68臥式鏜床智能培訓考核鑒定設備由多種電氣元器件組成各種電氣控制線路，智能答題器、網絡通訊模塊等組成的智能答題器和實訓考核臺等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能，機床的工作原理及動作完全可以獨立進行�？梢栽�T68臥式鏜床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。

二、技術參數

1.電源：三相五線 AC380 V±10% 50 Hz；

2.最大功率≤300W；

3.配電柜材料：1.5mm厚度的冷軋鋼板；

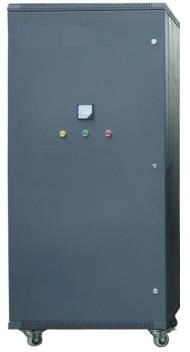

4.電控柜外形尺寸：長×寬×高＝800×600×1700；

三、配置

序號	名稱	型號/規格	單位	數量	備注
1	電控柜	80cm×60cm×170cm	臺	1
2	空氣開關	DZ47-60 10A	只	1
2	按鈕	LA19-11	只	5	紅1只、綠4只
3	主令開關	LS2-2	只	5
4	帶柄開關	PBC	只	2
5	熔斷器	RT18-32 3P	只	2
6	指示燈	RT14-20 1P	只	3
6	指示燈	AD11-25/40黃36V	只	1
7	時間繼電器	紅36V	只	3
		紅380V	只	1
		綠 36V	只	3
		220V	只	4	紅2只、黃、綠各一只
		JS7-2A 127V	只	1
8	變壓器	150W 380V/127V 36V	只	1
9	熱繼電器	JR36-20 0.35A	只	1
10	交流接觸器	CJ20-10 127V	只	7
11	三相電機	JW5014 帶接線排	只	1
12	雙速電機	JW5024 長線	只	1
13	電壓表	6L2 450V	只	1
14	故障板	A6368	塊	1
15	無線智能答題器		塊	1
