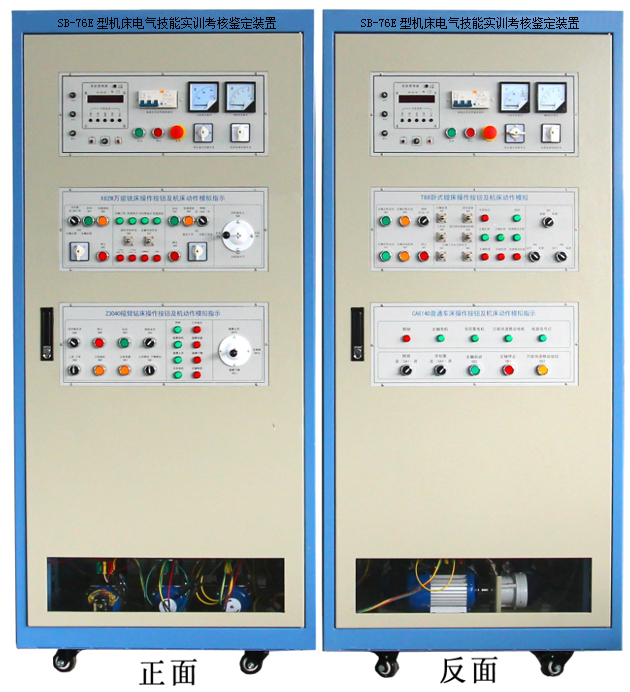

SB-76E型機床電氣技能實訓考核鑒定裝置
一、概述
機床電氣技能考核實訓裝置，是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。
二、特點
1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為X62W型萬能銑床、T68型臥室鏜床、Z3040B搖臂鉆床、C6140普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。
2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。
3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，只要通過開關切換就可設置。
6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
三、機床電氣技能培訓考核柜的技術參數
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1500mm
5、設備重量：200kg
四、裝置主要由以下幾個部分組成
1、控制柜門
在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；
通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大�。�
定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2、控制柜主體
控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。
五、完成的實訓項目
1、認識低壓電氣的結構
2、C6140普通車床電氣控制培訓
3、C6140普通車床電氣線路排故考核
4、X62W萬能銑床電氣控制培訓
5、X62W萬能銑床電氣線路排故考核
6、T68型臥室鏜床電氣控制培訓
7、T68型臥室鏜床電氣線路排故考核
8、Z3040B搖臂鉆床電氣控制培訓
9、Z3040B搖臂鉆床電氣線路排故考核
10、通過操作機床，掌握常用機床的操作方法
六、故障點設置表
C6140普通車床故障點
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床無法啟動 |
10 |
主軸、冷卻泵電動機不能啟動 |
|
2 |
機床無法啟動 |
11 |
冷卻泵不能啟動 |
|
3 |
機床無法啟動 |
12 |
冷卻泵不能啟動 |
|
4 |
照明燈不亮 |
13 |
冷卻泵不能啟動 |
|
5 |
機床無法啟動 |
14 |
刀架不能快速移動 |
|
6 |
機床無法啟動 |
15 |
主軸不工作 |
|
7 |
主軸、冷卻泵電動機不能啟動 |
16 |
冷卻泵不工作 |
|
8 |
主軸電動機控制不能自鎖 |
17 |
不能快速移動 |
|
9 |
主軸電動機控制不能自鎖 |
X62W萬能銑床故障點
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
冷卻泵電機不能啟動 |
16 |
進給電機不能正轉 |
|
2 |
主軸、進給均不能啟動 |
17 |
工作臺不能向上或向后進給 |
|
3 |
主軸無變速沖動 |
18 |
圓形工作臺不能工作 |
|
4 |
主軸停止制動不正常 |
19 |
圓形工作臺不能工作 |
|
5 |
主軸電機不能啟動 |
20 |
非圓工作臺不能向右進給 |
|
6 |
主軸停止不能制動 |
21 |
非圓不能上下（或前后）進給，不能快進 |
|
7 |
主軸不能啟動 |
22 |
不能上下（或前后）進給 |
|
8 |
進給電機不能啟動 |
23 |
不能向下（或前）進給 |
|
9 |
進給電機不能啟動 |
24 |
進給電機不能反轉 |
|
10 |
進給電機不能啟動 |
25 |
只能一地快進操作 |
|
11 |
進給變速無沖動，圓形工作臺不能工作 |
26 |
只能一地快進操作 |
|
12 |
工作臺不能左右進給 |
27 |
不能快進 |
|
13 |
工作臺不能左右進給 |
28 |
電磁閥不動作 |
|
14 |
非圓工作臺不工作 |
29 |
進給電機不轉 |
|
15 |
工作臺不能向左進給 |
30 |
主軸電機不轉 |
T68型臥室鏜床故障點
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床不能啟動 |
14 |
主軸電機不能正轉 |
|
2 |
主軸正轉不能啟動 |
15 |
主軸只有點動控制 |
|
3 |
主軸正轉不能啟動 |
16 |
主軸電機不能正轉 |
|
4 |
主軸正轉不能啟動 |
17 |
主軸電機不能反轉 |
|
5 |
主軸正轉不能啟動 |
18 |
主軸正轉工作不正常 |
|
6 |
主軸正轉不能啟動 |
19 |
主軸低速不能工作 |
|
7 |
主軸正轉不能啟動 |
20 |
主軸反轉工作不正常 |
|
8 |
主軸正轉不能啟動 |
21 |
主軸高速不工作 |
|
9 |
主軸不能工作 |
22 |
快速電機不能正轉 |
|
10 |
主軸無高速 |
23 |
快速電機不能正轉 |
|
11 |
主軸停止無制動 |
24 |
快速電機不能反轉 |
|
12 |
主軸變速無沖動 |
25 |
快速電機不轉 |
|
13 |
變速沖動工作不正常 |
Z3040B搖臂鉆床故障點
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床不工作 |
15 |
立柱不能夾緊 |
|
2 |
機床不工作 |
16 |
立柱不能松開 |
|
3 |
機床不工作 |
17 |
主軸箱不能保持松開 |
|
4 |
主軸電機不能啟動 |
18 |
主軸箱不能松開 |
|
5 |
主軸電機不能啟動 |
19 |
主軸箱不能松開 |
|
6 |
搖臂不能上升 |
20 |
主軸箱不能松開 |
|
7 |
搖臂不能上升 |
21 |
主軸箱不能松開 |
|
8 |
搖臂不能下降 |
22 |
機床不能啟動 |
|
9 |
搖臂不能下降 |
23 |
機床不能啟動 |
|
10 |
搖臂不能下降 |
24 |
冷卻泵不能啟動 |
|
11 |
立柱不能夾緊 |
25 |
照明燈不亮 |
|
12 |
立柱不能夾緊 |
26 |
主軸不工作 |
|
13 |
立柱不能夾緊 |
27 |
立柱夾緊電機不工作 |
|
14 |
立柱不能松開 |
28 |
搖臂不能升降 |
