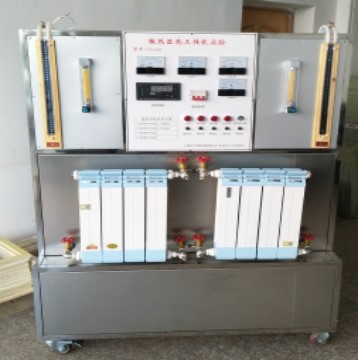

SB－536散熱器熱工性能實驗臺
一、 產品應用范圍：
可測定散熱器的傳熱系數，計算并分析散熱器的散熱量與熱媒體流量和溫差的關系，可進行散熱器的阻力測試。
二、產品使用工作環境：
2.1工作環境溫度： 0-40℃。
2.2工作環境濕度： < 80%。
2.3電源：三相380V。
三、技術及性能參數：
3.1水箱：304不銹鋼，在水箱底部設置排水口及閥門，便于排水；
3.2散熱器：2種不同的散熱器；
3.3流量計：轉子流量計接口口徑DN15，流量范圍16-160L/h。
3.4水泵：功率150W，揚程：15米，流量：1m3/h。
3.5實驗臺外形尺寸：1200×500×1800mm
4、主要配置：
|
序號 |
名稱 |
規格型號 |
數量 |
|
1 |
移動式鋼制實驗臺 |
帶輪子 |
1臺 |
|
1 |
移動式鋼制實驗臺 |
帶輪子 |
1臺 |
|
2 |
不銹鋼水箱 |
304不銹鋼 |
1只 |
|
3 |
電加熱器 |
不銹鋼 |
1套 |
|
4 |
循環水泵 |
150W |
1只 |
|
5 |
鋁合金防腐散熱器 |
定制 |
2套 |
|
6 |
轉子流量計流量 |
LZB－10 |
2套 |
|
7 |
流量調節閥 |
|
1套 |
|
8 |
壓力計 |
|
1套 |
|
9 |
水溫調節器 |
|
1套 |
|
10 |
溫度測量儀表 |
J838 |
1套 |
|
11 |
溫度變送器 |
K型熱電偶 |
1套 |
|
12 |
電壓表 |
44L1 |
1套 |
|
13 |
電流表 |
44L1 |
1套 |
|
