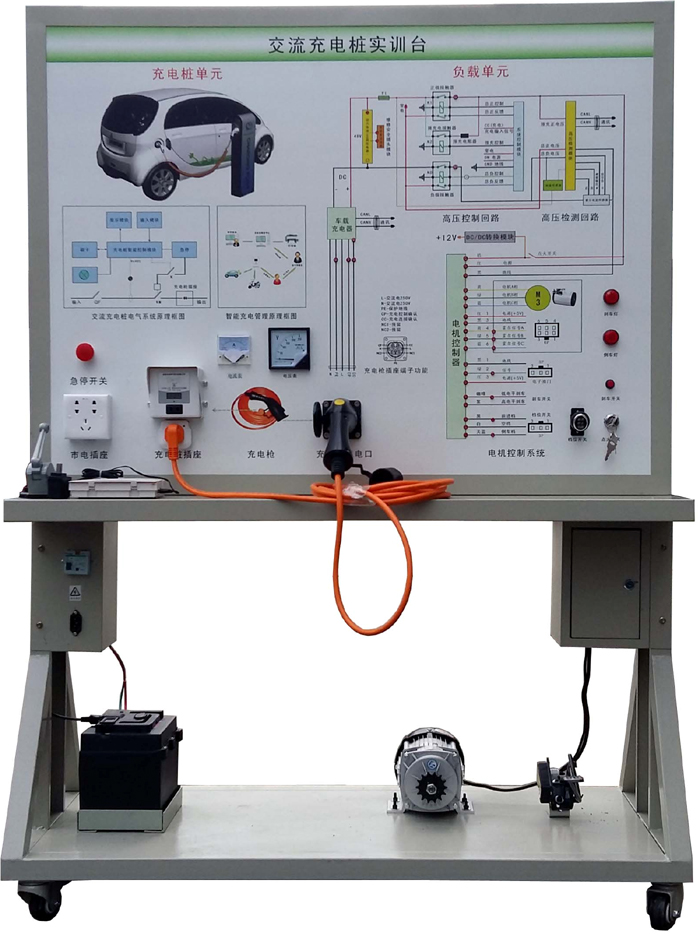

SBC-CD新能源汽車充電性能實驗臺
一、整體要求：
交流充電樁實訓臺是新能源汽車電池實訓室的充電設備。該設備作為理實一體化教學設備，該實訓臺全面展示了充電樁的外觀、結構、原理、操作及排故障，同時設備配套的多種素材資源能夠增加學生對充電樁結構認識，工作原理的理解，并且豐富了教學形式，帶動學生的學習興趣。
二、功能：
①詳細的原理框圖展示，使原理更加清晰、明了，講解更加具體。
②增加關鍵點的測試及故障設置，便于對學生進行考核。
③真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
④真實的直流永磁電機負載，使整個系統更加全面。
⑤配置電腦顯示，使充電樁資源更豐富。
⑥實訓臺還可以選配投影儀等多媒體教學設備，完全可以將各種資料通過實訓臺與投影儀的配合將教學資源投影到幕布上，進行多媒體教學，讓學生的學習更加輕松。
三、產品：
產品主要有：電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座、蓄電池組、負載單元、電腦資源庫組成，配備可移動的臺架。
四、技術要求：
①供電電源：AC220V ±10% 50Hz
②供電電流：最大32A
③測量面板采用4mm的鋁塑板彩色噴繪貼膜工藝，測量面板上繪有傳感器、執行器等元件的彩色實物圖、原理圖及連接器管腳排列位置圖。
④檢測端子直接安裝在原理圖上，能在對照原理的基礎上對充電樁各信號參數的檢測。
⑤檢測板上自帶電壓表，方便檢測信號電壓。
五、實訓項目：
項目1 交流充電樁內部電路原理實訓
項目2 交流充電樁的部件組成及作用實訓
項目3 交流充電樁的操作方法實訓
項目4 操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓
項目5 故障設置、排除思路和方法實訓
項目6 素材資源庫交互式訓練實訓
此款設備配套不少于10本實訓臺項目實訓指導書。
|
