SBJD15型家電維修技能實訓考核裝置
一、產品概述:
家電維修技能實訓考核型家電音視頻維修技能實訓考核裝置"是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

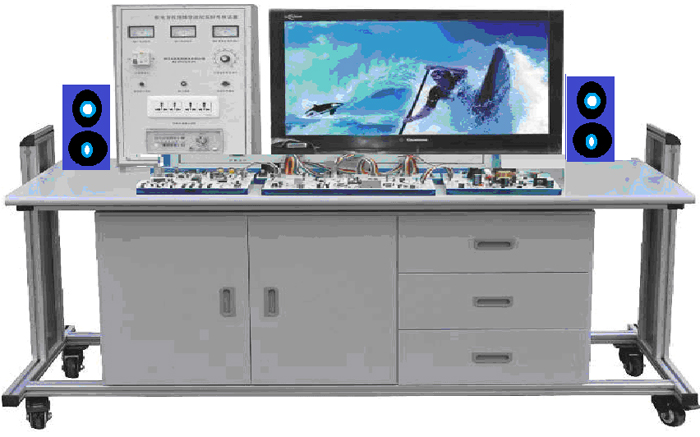

圖片僅供參考，按要定制
二、技術性能
1.輸入電源：單相三線制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s

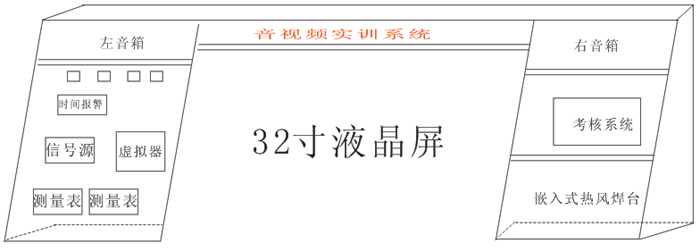

5.外形尺寸：平臺尺寸:長×寬×高為1600mm×650mm×1200mm 實訓屏為鐵質雙面烤漆設計，左邊為測量儀表，中間放置液晶電視，右邊設置有使用工具臺
（見平面圖）
三、系統配置
（1）提供單相交流電源、線間直接短路自動保護裝置。漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。
（2）提供～220V插座2只，為外部儀器提供工作電源。
1）穩壓電源，一路輸出電壓均為24V。開關電源：+5V，、12V 。
（3）彩色電視信號發生器：
采用大規�？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐磮D象清晰、圖形、采樣率高、色彩準確.分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）信號制式：PAL-D/K顯示圖象共16幅無） 彩條（75/0/75/0） 白光柵紅光柵 光柵.藍光柵黑光柵 級階梯 十字中心及顯示幅值 四階棋盤 彩色棋盤
(4)數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。
5)音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉OK，具有前置放電路及卡拉OK混響電路。
(6)環繞聲大功率音箱系統，由全透明音箱及左右聲道楊聲器組成（帶分頻器）。
(7)DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。
（8）虛擬終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
2）、頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字IO口
通道數：8路IO
輸入電平：TTL
輸出電平：TTL
電流驅動：20mA/通道、
（9）定時器與報警記錄儀是為幫助老師更好的管理學生，便于教學而設置的。老師可以設定定時時間，到定時時間能自動斷開電源，保證考核時間的正確性，又可累計操作過程中誤操作并會報警提示，并記錄下誤操作次數，以考察學生的實驗質量。另外還設置了密碼上電功能，限止學生私自上電操作，面板還有一個標準時間顯示，老師可以隨意調整該時間，該時間當裝置失電也不會遺失。
（10）測量儀表，直流電壓表10-100V，交流電壓表10-100V
（11）實驗臺右邊嵌入有恒溫?zé)犸L(fēng)焊，美觀大方，不易損壞丟失
四、液晶電視技術指標:
1.顯示器尺寸：32寸；
2.對比度：400：1；
3.分辨率：1920×1080；
4.反應時間：<16 ms；
5.屏幕亮度：500cd/㎡；
6.視角：178度；
7.屏幕比例：16∶9；
8.制式：NTSC/PAL/SECAM；
9.輸入：YPbPr；VGA；HDMI；AV；USB
10.工作電源：AC220V±10%-50Hz；
11.環境溫度：5℃～35℃；
12.相對濕度：≤85%（25℃）；
13.整機功耗：＜100W；信號輸入：射頻48MHz-470MHz；
五、智能考試系統基本功能：
1智能考核終端由單片機、存儲器、網絡接口等組成。智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
2智能考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡，其中一臺計算機作為教師機進行故障設置和考核管理。
3.老師計算機上可顯示設置的故障點，計算機軟件原理圖上有故障指示燈，答題正確故障燈滅，
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置60多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配觸摸屏智能答題器，學生可以通過答題器與都師進行數據交換
六：配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
液晶電視機 |
套 |
32寸 | |
|
2 |
液晶電視機實訓模塊 |
1 |
套 |
|
|
3 |
數碼卡拉OK實驗板 |
1 |
套 |
|
|
4 |
5.1數碼功率放大器 |
1 |
套 |
|
|
5 |
大功能率音箱 |
2 |
套 |
帶分頻器 |
|
6 |
DVD機 |
1 |
套 |
透明外蓋 |
|
7 |
電視信號發生器 |
1 |
套 |
PAL |
|
8 |
虛擬終端 |
2 |
套 |
采用7寸彩色觸摸屏 含萬用表筆，示波器筆 |
|
9 |
測量表筆 |
套 |
||
|
10 |
定時器與報警記錄儀 |
1 |
套 |
|
|
11 |
考核主機 |
1 |
套 |
|
|
12 |
考核軟件 |
1 |
套 |
|
|
13 |
音頻信號線 |
3 |
根 |
|
|
14 |
凳子 |
2 |
個 |
|
|
15 |
說明書 |
1 |
本 |
|
|
16 |
雙數顯 二合一熱風拆焊臺 拆焊臺 帶烙鐵熱
|
1 |
4個風槍嘴3MM 5MM 7MM 10MM 各一個、起拔器一把、海綿一塊、手柄一把、烙鐵架一個、風槍架一個、主機一臺、說明書一本。 | |
|
17 |
十字 |
1 |
把 |
|
|
18 |
一字 |
1 |
把 |
七．故障檢測功能
平板電視
1、認 識 液 晶 電 視 的 內 部 結 構 ；
2、認識液晶電視中各主要元器件的基本結構；
3、理解液晶電視中各主要元器件的基本工作原理；
4、認識液晶電視各主要單元電路的組成；
5 理解液晶電視各主要單元電路的工作原理；
6、認識液晶顯示屏的組成及工作原理；
7、認識主要IC的功能及原理；
8、工廠菜單的進入方法及調試；
9、貼片元件的焊接方法；
10、電視機開關電源電路的工作原理；
11、三無故障現象的檢測與處理；
12、搖控指示燈亮，三無故障現象的檢修指導；
13、屏亮，有聲音，無圖像故障現象的檢測與處理；
14、屏亮，無聲音，無圖像故障現象的檢修指導；
15、聲音正常，黑屏故障現象的檢測與處理；
16、無伴音，圖像正常故障現象的檢測與處理；
17、按鍵無反應故障現象的檢測與處理
18、遙控?zé)o反應故障現象的檢測與處理；
19、不能讀U盤故障現象的檢修指導；
20、AV圖像正常，無聲音故障現象的檢修指導；
21、白屏故障現象的檢修指導；
22、圖像偏色或缺色故障現象的檢修指導；
23、花屏故障現象的檢修指導；
24、接入VGA后無信號故障現象的檢修指導；
25、指示燈不亮故障現象的檢修指導；
26、一側喇叭無聲音故障現象的檢測與處理；
27、無彩色故障現象的檢修指導；
28、液晶屏點屏方法；
29、液晶屏接口定義；
30、整機裝配；
31、數碼卡拉OK故障檢測
32、5，1功率放大器的故障檢測
34、DVD故障的檢測
35、數碼卡拉OK前置放大電路故障檢測
〈二〉DVD
1.DVD視盤機的基本操作；
2.DVD視盤機工作原理分析；
3.DVD視盤機的基本組成的認識；
4.激光頭的工作原理分析；
5.DVD視盤機參數的測量；
6.DVD視盤機維修時的操作方法；
7.DVD顯示屏無顯示故障演示；
8.DVD顯示控制電路CLK信號丟失故障演示；
9.DVD顯示控制電路SB信號丟失故障演示；
10.DVD顯示控制電路DATA信號丟失故障演示；
11.DVD遙控電路故障演示；
12.DVD鍵控電路故障演示；
13.DVD電源電路故障演示。
〈三〉音響功率放大器
1.功放基本電路分析；
2.BA5096工作原理分析；
3.功放R聲道無聲故障演示；
4.功放R聲道失真故障演示；
5.功放L聲道無聲故障演示；
6.功放L聲道失真故障演示；
7.功放前置電路故障演示；
8.功放混響電路故障演示；
9.功放聲音輸入電路故障演示；
10.功放運算放大器電路故障演示；
11.功放顯示電路故障演示；
12.音箱故障演示。
|
