SB-22型一機兩庫系統綜合實訓裝置
一、概 述
一機兩庫系統綜合實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。
適一機兩庫系統綜合實訓裝置合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。
二、裝置特點
綜合性強：整套實中裝置集一機兩庫制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對實訓的要求
直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作
安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
三、技術性能
輸入電源：三相四線（或三相五線）～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜7kVA
制冷劑：R22
制冷量：5.3kW
重 量：300kg
外形尺寸（大約）：400cm×200cm×200cm
四、實訓裝置的基本配置及功能

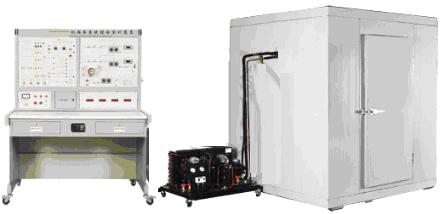

實訓裝置主要由控制屏、實訓桌、風冷制冷機組及拼裝式冷庫等組成
1.電源控制部分
交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值
2.測量儀表
指針式電壓表：0～450V，精度2.5級
真空壓力表：-0.1～1.5MPa
真空壓力表：-0.1～3.5MPa
數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
3.一機兩庫電氣控制考核板
面板上印有一機兩庫電氣控制原理圖，并設有相應測試點，便于學生分析測量。
4.一機兩庫制冷系統流程板
面板上印有真實的一機兩庫庫制冷系統系統流程圖，配有2只溫度控制器（分別測量和控制高溫庫和低溫庫的溫度）、1只冷庫專用化霜定時器（用于低溫庫）
5.故障設置箱
內設24個鈕子開關，都己經接到相應測試點，用來設置故障及恢復正常工作
6.風冷制冷機組
包含3匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、2只供液電磁閥、2只熱力膨脹閥、背壓閥(蒸發壓力調節閥)、止回閥(單相閥)、5只手閥等構成。
7.拼裝式冷庫
庫體采用裝配式冷庫，庫體尺寸為192×288×220cm，中間隔開分為兩個庫，高溫庫（0℃以上）和中溫庫（-10℃以上），設有滑動庫門前后各1扇。內部裝有吊頂式冷風機、化霜加熱絲等，冷庫外面留有出水口。
8.實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定
五 主要配置
|
序號 |
名稱 |
型號 |
單位 |
數量 |
|
1 |
溫度控制器 |
SQT108 |
只 |
2 |
|
2 |
低壓表 |
YZ-60ZT-0-1.5 MPa |
只 |
3 |
|
3 |
高壓表 |
YZ-60ZT-0-2.4 MPa |
只 |
1 |
|
4 |
背壓表 |
2FY-13-0.6MD |
只 |
1 |
|
5 |
手閥 |
HANDVAIVE3/8 |
只 |
2 |
|
6 |
手閥 |
HANDVAIVE1/2 |
只 |
2 |
|
7 |
手閥 |
HANDVAIVE5/8 |
只 |
2 |
|
8 |
熱力膨脹閥 |
DF2DR12 |
只 |
1 |
|
9 |
熱力膨脹閥 |
DF1.5DR12 |
只 |
1 |
|
10 |
電磁閥 |
FDF3/220V |
只 |
1 |
|
11 |
交流接觸器 |
CT10-10A36V |
只 |
1 |
|
12 |
熱繼電器 |
380V6.8-00A |
只 |
1 |
|
13 |
通用繼電器 |
JTX-36V |
只 |
1 |
|
14 |
變壓器 |
JST-36V50Hz/36V |
只 |
1 |
|
15 |
單向閥 |
16 進口 |
只 |
1 |
|
16 |
電間繼電器 |
XK06-101-2581JS7-2A |
只 |
1 |
|
17 |
干燥過濾器 |
LFD-08 |
只 |
1 |
|
18 |
壓縮機 |
CAJ4511A |
只 |
1 |
|
19 |
冷凝器 |
FNH15M2/220V |
只 |
1 |
|
20 |
儲液筒 |
2升 |
只 |
1 |
|
22 |
壓控器 |
Kp-155型 |
只 |
1 |
|
23 |
配套易損器材 |
|
套 |
1 |
|
24 |
工程材料 |
|
套 |
1 |
|
25 |
高溫庫 |
|
套 |
1 |
|
24 |
低溫庫 |
|
套 |
1 |
|
27 |
溫度冷庫蒸發器 |
|
套 |
1 |
|
28 |
低溫冷庫蒸發器 |
|
套 |
1 |
|
29 |
高溫庫風機 |
|
套 |
1 |
|
30 |
低溫庫風機 |
|
套 |
1 |
|
31 |
彎管器 |
|
套 |
1 |
|
32 |
脹管器 |
|
套 |
1 |
|
33 |
割管刀 |
|
套 |
1 |
|
34 |
雙表修理閥 |
|
套 |
1 |
|
35 |
氣焊裝置 |
|
套 |
1 |
|
36 |
旋片式真空泵 |
|
套 |
1 |
六、實訓項目
一機兩庫系統的認識
一機兩庫電氣控制系統的運行實訓
一機兩庫制冷系統工況調試及保護技術
一機兩庫電氣故障的設置和檢測實訓
|
