SB-TCC型停車場收費管理系統實訓裝置

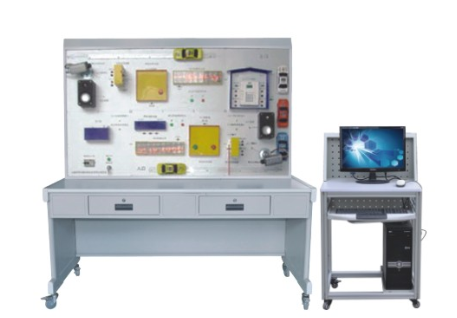

一、硬件設備圖片：

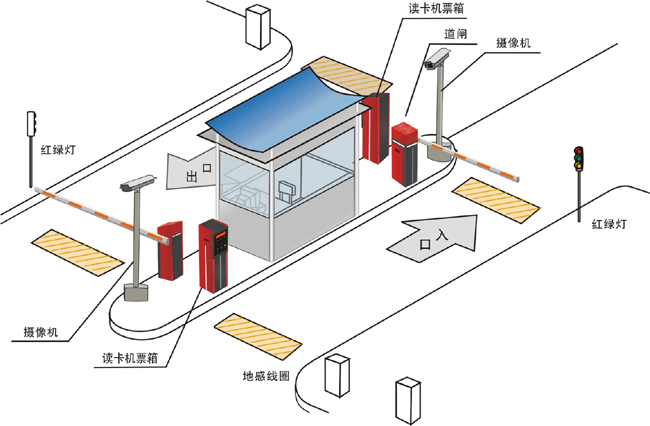

系統原理構架

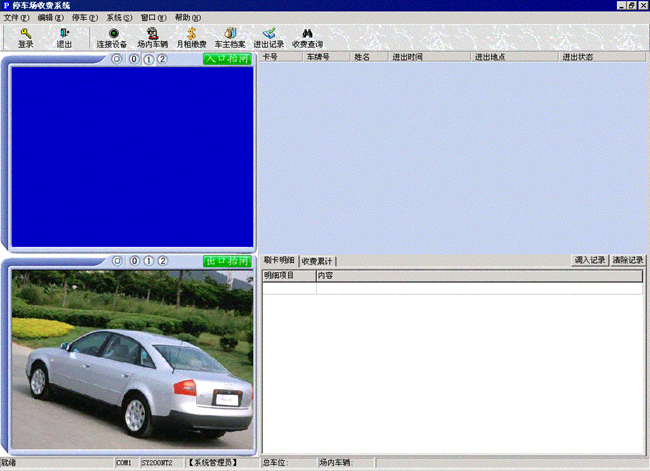

圖像識別系統軟件
二、設備參數
1、系統實訓功能概述：
能進行各種停車場計費管理系統操作演示、出入口控制器的設置、仿真模型車輛的仿真出入控制、攝像機圖像對比、控制閘道及地磁感應系統的工作原理、用戶的月租卡設置，停車場計費管理軟件的使用方法、線路的設計與連接、實驗和實訓，并可于一卡通及小區系列中的其他設備聯網進行各種綜合實訓。
2、永久用戶車輛進入停車場時，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛入停車場， 數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
3、臨時用戶車輛進入停車場時，從出票機中領取臨時卡，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛入停車場，數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
4、永久用戶車輛離開停車場時，讀感器自動檢測到車輛離開，并判斷所持卡的合法性。如合法，道閘開啟，車輛離開停車場， 數字錄像機錄下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛離開的時間，聯機時傳入電腦。
5、臨時用戶車輛離開停車場時，控制器能自動檢測到臨時卡，提示司機必須交費，臨時車必須將臨時卡交還保安，并需交一定的費用。經保安確認后方能離開。車輛駛出停車場時，數字錄像機錄下該車輛的照片，并存儲在數字錄像機中，控制器記錄下該車輛離開的時間，聯機時傳入數字錄像機。
6、為了有效防止不法分子偷停車卡后再入停車場偷車的情況發生，采用圖像捕捉卡將入口處攝取的車輛圖像存入計算機硬盤，當車輛出場時，采用圖像捕捉卡將出口處攝取的車輛圖像存入計算機，計算機自動調出入場時車輛圖像及出場時的圖像，經人工識別，確認同一卡號，同一車輛時放行；異者報警。
7、系統具有車輛圖像捕捉功能，停車場除對臨時外來車輛及固定月租卡車輛管理以外，同時也可絕對保證停放車輛的安全，并有效地防止車輛丟失。
三、系統技術指標
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：<300W
3.外型尺寸：150×880×120cm³
4.安全保護：具有漏電自動保護裝置
四、可以做的實訓項目
1.停車場管理過程的實訓
2.出入口控制設備安裝操作與連接實訓
3.車輛檢測器設備安裝操作連接實訓
4.攝像機的安裝調試操作與線路的連接
5.仿真攝像機圖像比對操作
6.系統接線操作與連接
7.收費系統的管理與操作實訓
8.卡片的管理與操作實訓
9.系統調試操作
10.進出入口的設置與線路原來的實訓
11.線路故障的判斷與處理
12.系統與車庫管理系統的擴展實訓
四、主要配置表：
|
序號 |
名稱 |
型號 |
地點 |
數量 |
|
1 |
收費亭 |
|
|
1套 |
|
2 |
讀卡器 |
|
|
2套 |
|
3 |
高清攝像機 |
|
|
2套 |
|
4 |
進出口車位顯示屏 |
|
|
2套 |
|
5 |
進出口閘機 |
|
|
1套 |
|
6 |
控制器 |
|
|
1只 |
|
7 |
網絡制器 |
|
|
1套 |
|
8 |
模擬汽車 |
|
|
1套 |
|
9 |
語音音箱 |
|
|
1套 |
|
10 |
地感線圈 |
|
|
1套 |
|
11 |
管理軟件 |
|
|
1套 |
|
